KTX 纹理压缩

KTX 纹理压缩使用说明

一.关于 KTX

KTX (Khronos Texture) 是一种纹理存储格式,大部分移动设备的 GPU 均支持这种格式。可以有效降低设备的显存占用,提高运行效率和稳定性。

如上图所示,第一步我们先把普通的 png\jpg 图片,转换成 ios 系统支持的 PVRTC 和安卓系统支持的 ETC1 格式的纹理。第二步再把纹理打包为 KTX 格式。

注:ktx 有很多种格式,如 astc, dxt, pvrtc, etc1,etc2。白鹭引擎在 iOS 平台只支持 pvrtc, 安卓平台只支持 etc1

我们制作了一个 ktx 转换工具:下载地址和说明文档

也可以使用其他的转换工具:

二.如何使用 KTX

KTX 使用示例下载

上面是一个 HelloWorld 的示例项目,其中只把 egret_icon.png 这个图片转换为 KTX 格式使用。

1.资源说明

resource/assets 目录下,egret_icon 有如下几种格式,引擎会根据不同平台来读取不同的格式:


egret_icon.pvr.ktx

egret_icon_alpha.ktx

egret_icon.ktx


  • egret_icon.png:PC 平台使用。
  • egret_icon.pvr.ktx:pvr 格式的 ktx,iOS 平台使用
  • egret_icon.ktx(etc1 格式的颜色纹理) 和 egret_icon_alpha.ktx(alpha遮罩纹理):安卓平台使用。注:也可以把 2 个 ktx 文件合成一个文件,具体方法请参考 高级示例 v1.3,该示例我们后续还会更新完善

2.代码说明

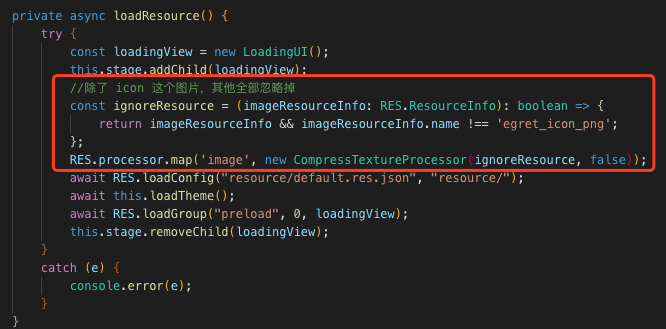

Main.ts 中的 loadResource 方法里,我们加了几行代码。

  • ignoreResource 方法表示只有 egret_icon.png 这个图片才会进入 ktx 的使用流程,其他资源全部忽略
  • CompressTextureProcessor 是加载资源的处理器,我们把它注册到了 AssetsManager 资源管理器中。具体的处理逻辑,请看示例中的代码。

3.显示效果

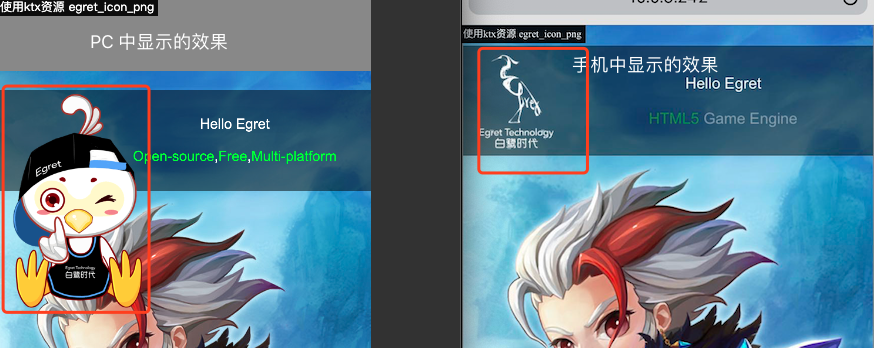

为了更容易看出效果,我们把 egret_icon.png 换成了另外一张白鹭小鸟,而 ktx 格式还是标准 HelloWorld 里的白鹭图标。

从上图中很容易看出,左侧是 PC 浏览器中的显示效果,因为不支持 ktx 格式,显示的是 png 图片。而右侧的 iOS 手机浏览器,因为支持 ktx 格式,显示的是 pvr 纹理格式的图片。

4.远程加载 KTX 资源

您可以使用 AssetsManager 自动远程加载资源。也可以使用 URLLoader 自己控制资源加载。

  • 注意:
    • 因为 ktx 不是普通的图片格式,不能使用 ImageLoader 加载。
    • URLLoader.dataFormat 要设置成 BINARY 二进制格式

使用 URLLoader 加载和显示 ktx 纹理 ,可以参考此示例

5.KTX 性能测试

纹理提交速度对比测试 v1.3 点击屏幕,可以对比测试提交 png 与 ktx 纹理的耗时和GPU占用等项目,详细说明请看 demo 里的 readme 说明文档。

机型平台3000张ktx内存占用3000张png内存占用
华为P8WebView380M1G

6.各小游戏平台对 KTX 纹理支持的状况:

系统/平台微信小游戏百度小游戏小米快游戏OPPO 小游戏vivo 小游戏
Android ETC1
iOS PVRTC
