遮罩

遮罩的作用是指定一个显示对象的可见区域,所有显示对象都具备遮罩功能。

1.矩形遮罩

矩形遮罩,即显示对象的可见区域是方形显示区域而非不规则显示区域。

用法为:将一个矩形对象赋值给显示对象的 mask 属性。

shp.mask  =  new  egret.Rectangle(20,  20,  30,  50);

如果 rect 发生变化,需要重新将 rect 赋值给 shp.mask

下面示例中绘制了两个 Shape 对象,对其中一个 Shape 使用矩形遮罩,另外一个 Shape 当做参考。代码如下:

class  Test  extends  egret.DisplayObjectContainer  {
public constructor() {
super();
this.addEventListener(egret.Event.ADDED_TO_STAGE, this.onAddToStage, this);
}
private onAddToStage(event: egret.Event) {
const shp: egret.Shape = new egret.Shape();
shp.graphics.beginFill(0xff0000);
shp.graphics.drawRect(0, 0, 100, 100);
shp.graphics.endFill();
this.addChild(shp);
const shp2: egret.Shape = new egret.Shape();
shp2.graphics.beginFill(0x00ff00);
shp2.graphics.drawCircle(0, 0, 20);
shp2.graphics.endFill();
this.addChild(shp2);
shp2.x = 20;
shp2.y = 20;
}
}

编译运行,效果如下:

现在对 shp 添加遮罩,具体代码如下:

const rect: egret.Rectangle  =  new  egret.Rectangle(20,  20,  30,  50);
shp.mask = rect;

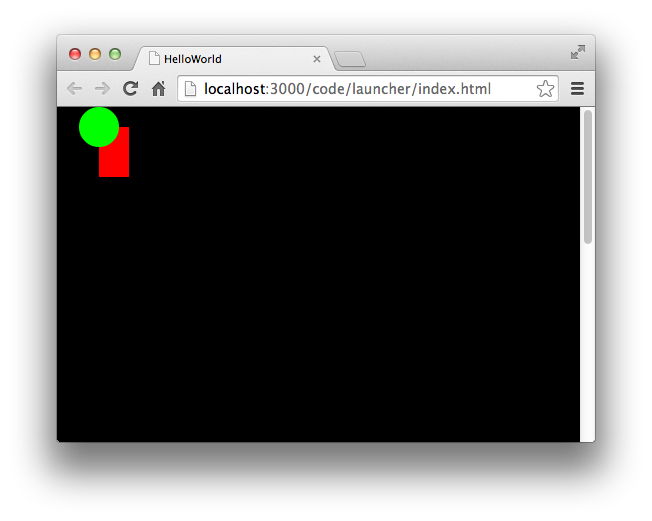

编译运行,效果如下:

可以看到,红色的正方形添加了遮罩后只显示了(20,20,30,50)这部分的图像。而未添加遮罩的绿色圆形依然显示完整

2.显示对象遮罩

显示对象遮罩,即显示对象的可见区域由另一个显示对象确定,可实现不规则遮罩。

用法为:将被遮罩显示对象的 mask 属性设置为遮罩对象:

//将maskSprite设置为mySprite的遮罩
mySprite.mask = maskSprite;

被遮罩的显示对象的显示区域,在用作遮罩的显示对象的全部不透明区域之内。例如,下面的代码创建一个包含 100 x 100 像素的红色正方形的 Shape 实例和一个包含半径为 25 个像素的蓝色圆的 Sprite 实例,它被设置为正方形的遮罩。正方形的显示区域,是由圆的不透明区域覆盖的那一部分。

//画一个红色的正方形
const square: egret.Shape = new egret.Shape();
square.graphics.beginFill(0xff0000);
square.graphics.drawRect(0, 0, 100, 100);
square.graphics.endFill();
this.addChild(square);
//画一个蓝色的圆形
const circle: egret.Shape = new egret.Shape();
circle.graphics.beginFill(0x0000ff);
circle.graphics.drawCircle(25, 25, 25);
circle.graphics.endFill();
this.addChild(circle);
square.mask = circle;

最终效果如图所示

用作遮罩的显示对象可设置动画、动态调整大小。遮罩显示对象不一定需要添加到显示列表中。但是,如果希望在缩放舞台时也缩放遮罩对象,或者如果希望支持用户与遮罩对象的交互(如调整大小),则必须将遮罩对象添加到显示列表中。

通过将 mask 属性设置为 null 可以删除遮罩:

mySprite.mask  =  null;

不能使用一个遮罩对象来遮罩另一个遮罩对象。

显示对象作为遮罩,无需像矩形遮罩那样重复赋值 mask,但是 mask 必须是显示列表里的元素。
