自定义Shader

1.使用说明

egret 5.0.3 以上版本中提供了 egret.CustomFilter ,供开发者自由扩展滤镜,实现各种定制化效果。

该功能仅在web和微端环境下支持

CustomFilter 构造函数中需要传入顶点着色器和片段着色器程序的字符串,以及 uniforms 对象

  • 开发者可以根据项目需求自行编写顶点着色器和片段着色器程序
  • 顶点着色器中aVertexPositionaTextureCoordaColorprojectionVector属性由引擎传入
  • 引擎渲染之前会将 uniforms 对象的属性上传到着色器中,开发者可以每帧改变 uniforms 对象的属性达到实现不同效果的需求。该属性目前只支持数字和数组
  • egret.CustomFilter 同时提供了 padding 属性,该属性为滤镜的内边距,如果自定义滤镜所需区域比原区域大(如引擎提供的描边滤镜),需要手动设置该属性。该属性以像素为单位

更详细的使用方法请参考API文档

2.实战教程

下面示例实现一个黑白方块背景的效果,首先创建一个game项目,之后在Main.ts中createGameScene函数最后插入顶点着色器代码:

let vertexSrc =  "attribute vec2 aVertexPosition;\n"  +
"attribute vec2 aTextureCoord;\n" +
"attribute vec2 aColor;\n" +
"uniform vec2 projectionVector;\n" +
"varying vec2 vTextureCoord;\n" +
"const vec2 center = vec2(-1.0, 1.0);\n" +
"void main(void) {\n" +
" gl_Position = vec4( (aVertexPosition / projectionVector) + center , 0.0, 1.0);\n" +
" vTextureCoord = aTextureCoord;\n" +
"}";

在之后插入片段着色器代码:

let fragmentSrc =  "precision lowp float;\n"  +
"varying vec2 vTextureCoord;\n" +
"uniform float width;\n" +
"uniform float height;\n" +
"void main(void) {\n" +
"vec4 fg;\n" +
"if(mod(floor(vTextureCoord.x / width) + floor(vTextureCoord.y / height), 2.0) == 0.0) {" +
"fg = vec4(1,1,1,1);" +
"}" +
"else {" +
"fg = vec4(0,0,0,1);" +
"}" +
"gl_FragColor = fg;\n" +
"}";

在代码中定义了每个方格的宽高,这两个值由uniforms属性传入。之后根据uv信息以及传入的宽高,利用取余函数算出奇偶数,通过奇偶决定方格是黑色还是白色。

对背景图使用自定义滤镜,设定每个方格大小为50像素:

let size =  50;
let filter = new egret.CustomFilter(vertexSrc, fragmentSrc, { width: size / stageW, height: size / stageH });
sky.filters = [filter];

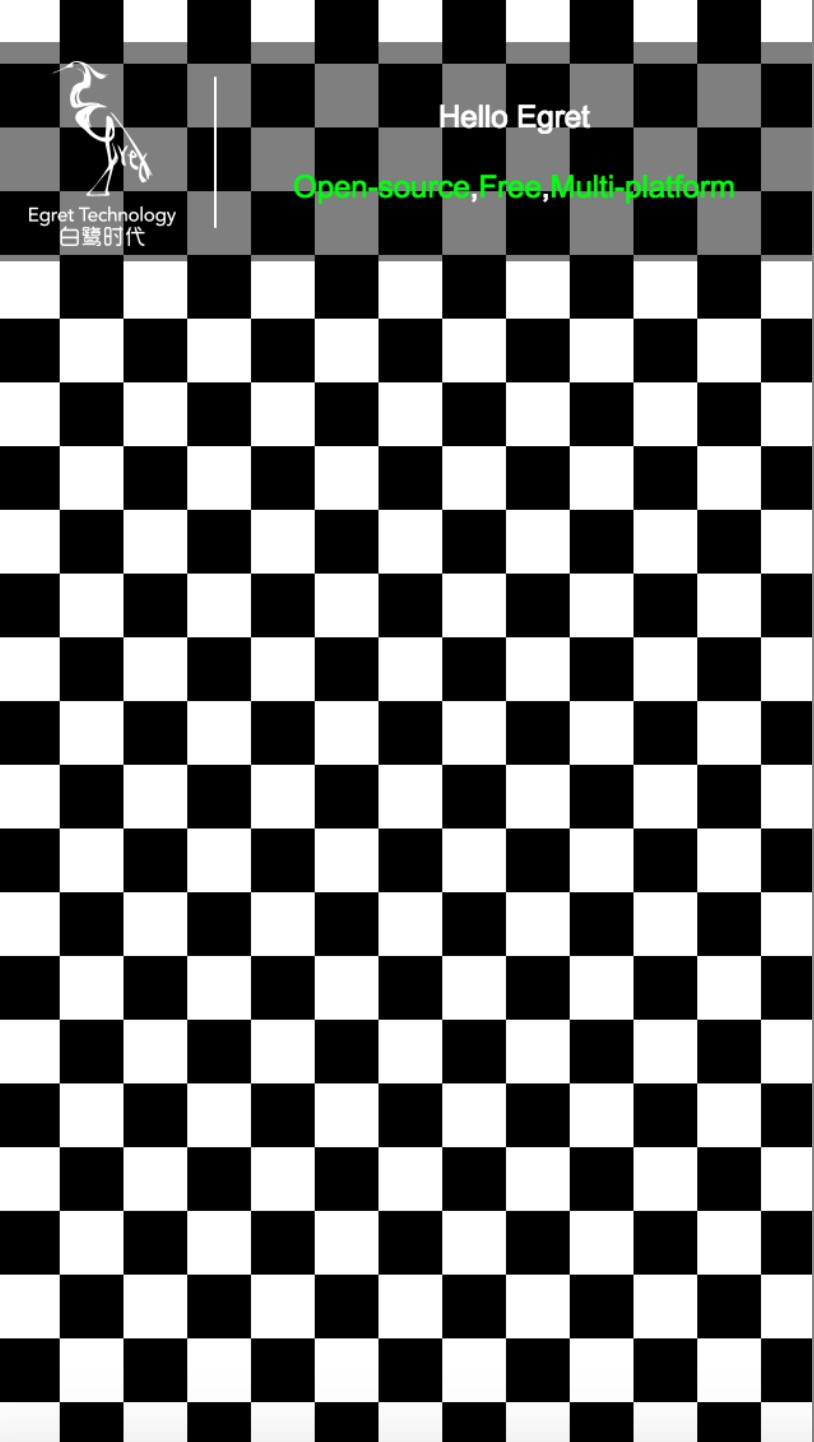

运行效果如下图,发现背景图变成了黑白交替的方格,每个方格大小为50像素。

之后再通过帧函数改变方格大小(uniforms属性):

let inc =  1;
this.stage.addEventListener(egret.Event.ENTER_FRAME, function () {
size += inc;
if (size \>= 80) {
inc = -1;
}
if (size <= 50) {
inc = 1;
}
filter.uniforms.width = size / stageW;
filter.uniforms.height = size / stageH;
}, this);

再次运行游戏,会发现每帧方格的大小都会相应变化
